| JBOD16 | JBOD24 | JBOD44 |
| JBOD16 | JBOD24 | JBOD44 | |
|---|---|---|---|
| ディスクベイ (3.5インチ) |

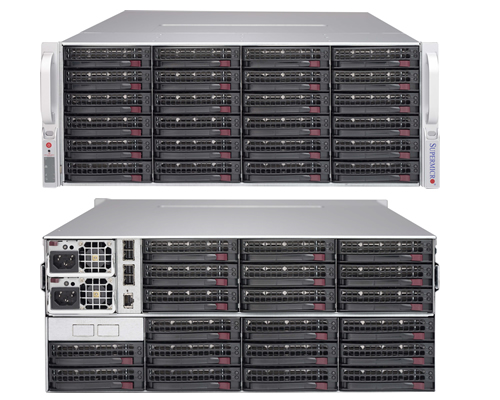

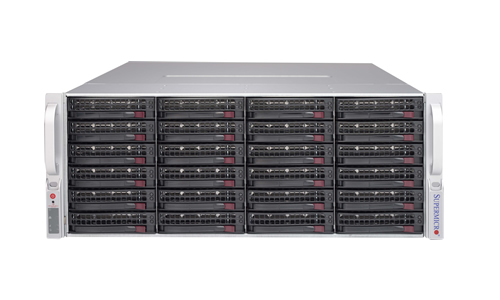

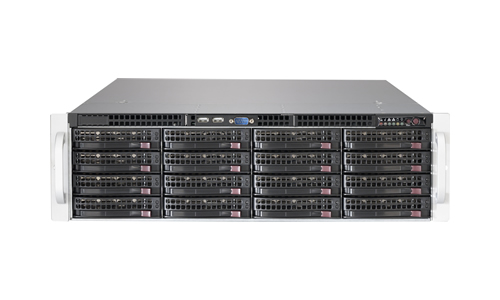

SAS/SATA3ホットスワップベイ× 16 (前面 16) | SAS/SATA3ホットスワップベイ× 24 (前面 24) | SAS/SATA3ホットスワップベイ× 44 (前面24,背面20) |
| 筐体 | ラックマウント筐体(3U) 奥行 647mm |
ラックマウント筐体(4U) 奥行 660mm |
ラックマウント筐体(4U) 奥行 699mm |
| 電源ユニット | 冗長化電源ユニット800W | 冗長化電源ユニット800W | 冗長化電源ユニット1,000W |
| 外部インターフェイス | miniSAS 4ポート 上位、下位へ各2ポート | ||
| 接続ケーブル | miniSASケーブル ２本付属 | ||
| カスケード接続 | 複数のJBODのカスケード接続可能 | ||
| RAID用ディスク | ハードディスクは付属していません。「増設機器類価格表」からお選び下さい。 | ||
| RAID構成 | RAID0, 1, 10, 5, 6 (ホスト機のRAIDカードによる) | ||
| 型番 | JBOD16 | JBOD24 | JBOD44 |
| 定価 | 610,000円 | 700,000円 | 830,000円 |
使用方法
①簡単に大容量のストレージを構成する場合
- ホスト機に外向きminiSASポートを有するRAIDカードを増設し、本JBODを付属のケーブルで (できれば2本使って) 接続し ます。同RAIDカードを用いてJBOD内のハードディスクをフォーマットし、RAIDに構築します。
②JBODを用いてファイルサーバーを構成する場合
- ホスト機を用意します。当社のTS3SR1が最適です。
(Xeon Gold 4208、96GBメモリ、10G、16xPCI-E ×２、8xPCI-E ×1装備)
JBOD制御用RAIDカード：ADD-ARC-1883X (外部mini SAS 2ポート)
OS用RAIDカード：ADD-ARC-1214i4 (内部SAS/SATA ４ポート) 1TB HDD ２個によりRAID1を構成。
システムの構築
- 上記①②のいずれの場合もRAID構築、RAID異常のメール送信等の設定を行ないます。
|
(注) |
本体及び増設機器に対して、初年度はセンドバックによる無償保証を致します。納入後1年経過後は有償保証となります。年間保守費用は定価の3%です。 |
