HPC分野における計算量の飛躍的な増大に応じ、コンピュータのクラスタ化は必須となってきています。
弊社は高い信頼性と優れたコストパフォーマンスを持つクラスタシステムGigaClusterを御提供し、皆様のニーズにお応えします。
弊社は1U、2U、3U、4U、7Uのオリジナルラックマウント筐体を設計・製造し、弊社のラックマウントコンピュータTS2R、TS3DR、Tempest9D、Tempest9Q、CFSシリーズに採用しています。
いずれも強力な冷却ファンを備え、最適に制御された内部エアフローを確保し、現時点で最速のCPUを安全に長期間連続運転させる事ができます。
それを収納するラックとして国産アルミ製ラックを採用していますが、背面からの排気能力を強化し、個別筐体の冷却性能と併せ、万全の熱対策を施しています。また前面ドアによる内部コンピュータの保護と美観向上、防音施工による室内環境の改善にも対応しています。
弊社では、上のラックマウントコンピュータをこのラックに収納した高信頼のクラスタシステムをGigaClusterと呼んでいます。
|
|
GigaClusterのシステム環境
|
 |
|
|
クラスタを構成する多数のコンピュータ群を効率良くかつ容易に運用できること、耐障害性が高いことはクラスタにとって重要なテーマです。
弊社では各コンピュータへのジョブ投入の平準化、障害時の速やかな回復、遠隔での容易な管理、サーバーの二重化、ファイルサーバーでのボトルネックの回避等々を特徴とするシステム構築を行なっています。
弊社では以下の様なシステムを構築する事により対応しております。
- [1] ディスクレスシステム
- システム内の１台のコンピュータをサーバーとし、そのディスクの中に他のコンピュータ（以下ノードと呼ぶ）のためのOS、環境設定情報を格納しておきます。
- ノードはネットワーク経由でサーバー内のOSをブートされ起動します。ノードのディスクを取り去る事は可能ですが、ネットワークの負荷を考慮し、スワップとテンポラリファイルのためにノードのディスクは残します。従って、ノードのディスクはどれも同一であり、ディスク故障時には予備ディスクと容易に交換する事ができます。
- ディスクレスシステムの安全性を向上させるために、プライマリとセカンダリのサーバーを設け、サーバーの二重化を行なっています。
- [2] バッチ処理システム
- ジョブの効率的な実行のために、バッチ処理ソフトウエアをインストールしています。このソフトウエアをインストールする事により、クラスタシステムは外部からはあたかも１台のコンピュータの様に見えます。
- ユーザーはバッチ処理サーバーにジョブを投げ掛けるだけで、サーバーは特定のコンピュータに負荷が集中するのを回避しつつ実行を配分してくれます。 弊社では目下の所、SUN GridEngineとTORQUEに対応しています。ここでもサーバーを二重化し、安全性の向上を図っています。
- 各ノードの実行効率をWEBベースでモニタリングできるソフトウエアのインストールも行なっています。
- [3] ファイルサーバー
- ディスクレスシステムの導入に伴ない、各ノードのhomeを置くファイルサーバーが必要になります。大容量のIDEディスクからRAIDまで対応できますが、ファイルサーバーを二重化して安全性を確保しています。
- ノードに大容量ディスクを追加してファイルサーバーとすることも可能ですし、専用ファイルサーバーを設けることも可能です。
- [4] 並列処理
- 計算する系が大規模化し、複数のノードで並列処理するケースが増えています。
- 通信頻度が低く通信量の少ない計算アルゴリズムの場合はGigabit EtherNetでもノード数に比例した性能を獲ることができますが、通信頻度が高く通信量の多い場合は、低いレイテンシ、高いバンドレート(10/20GBps)を特徴とするInfiniBandの装備をお勧めしています。
※ 以上のシステム構築の費用につきましては「ソフトウエア・サービス」のページを御覧下さい。
|

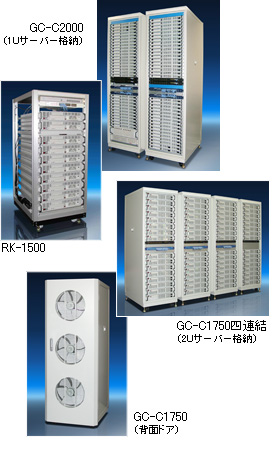

クラスタ関連ハードウエア
|
|
|
|
システムラック
|
|
|
|
 |
| 型 番 |
高さ(mm) |
格納サイズ |
定価 (税別) |
| GC-C1250 |
1250 |
24U |
290,000円 |
| GC-C1500 |
1500 |
30U |
320,000円 |
| GC-C1750 |
1750 |
36U |
340,000円 |
| GC-C2000 |
2000 |
41U |
400,000円 |
(注1) 上記の高さにキャスタの高さ78mmが加わります。
(注2) 本体底部コーナーにフロアレベラを備えています。 |
|
|
オープンラック
|
|
|
|
 |
|
４本柱、天井板、底板、キャスター付、幅570mm、奥行810mm美しくて軽いアルマイト製
|
| 型 番 |
高さ(mm) |
格納サイズ |
定価 (税別) |
| RK-1000 |
1,000 |
19U |
180,000円 |
| RK-1250 |
1,250 |
24U |
210,000円 |
| RK-1500 |
1,500 |
30U |
230,000円 |
| RK-1750 |
1,750 |
36U |
270,000円 |
| RK-2050 |
2,050 |
42U |
330,000円 |
（注1）RK-1750の奥行は900mmになります。
（注2）RK-2050の奥行は1000mmになります。
（注3）上記の高さにキャスタの高さ78mmが加わります。
（注4) 本体底部コーナーにフロアレベラを備えています。
|
|
|
サーバラック
|
|
|
|
 |
|
幅700mm、奥行1000mm
耐震性能1G(搭載可能質量800kg)、NTTﾌｧｼﾘﾃｨｰｽﾞ耐震規格ｸﾘｱ
|
| 型 番 |
高さ(mm) |
格納サイズ |
定価 (税別) |
| SR-1500 |
1,500 |
30U |
350,000円 |
| SR-1800 |
1,800 |
36U |
365,000円 |
| SR-2000 |
2,000 |
42U |
380,000円 |
| （注1）上記の高さにキャスタの高さ78mmが加わります。
|
|
|
連結材
|
|
|
|
| 型 番 |
定価(税別) |
内容 |
| GC-CNCT |
25,000 |
2台のラックを結合します。 |
| RK-CNCT |
10,000 |
2台のラックを結合します。 |
| SSR-CNCT |
10,000 |
2台のラックを結合します。 |
|
転倒防止材
|
|
|
|
| 型 番 |
定価(税別) |
内容 |
| GC-QUAKE |
30,000 |
水平加速度0.4Gへ耐震性能を向上させます。 |
| RK-QUAKE |
40,000 |
水平加速度0.4Gへ耐震性能を向上させます。 |
| SSR-QUAKE |
20,000 |
水平加速度0.4Gへ耐震性能を向上させます。 |
|
ラックマウントコンソール
|
|
|
|
 |
引き出し式コンソール
- 15.6インチ液晶モニタ、USBキーボード
- USBタッチパッド、省スペース（収納時 1U）
|
型 番 |
定価 (税別) |
| ラックマウントコンソール |
CTB |
160,000円 |
|
|
収納棚
|
|
|
|
| 型 番 |
定価 (税別) |
|
| RSEH-88 |
7,500円 |
2U、奥行き350mm、軽量物用 |
|
サポートアングル
|
|
|
|
| 型 番 |
定価 (税別) |
|
| FDO-800SAF |
8,000円 |
他社サーバーの組込に最適、2本組 |
|
AC200V配線材
|
|
ケーブル・コネクタ付き
|
|
| 型 番 |
定価 (税別) |
|
| PDU(12)-20A |
30,000円 |
IEC C13コネクタ×12口 L=713mm 20A |
| PDU(12)-30A |
48,000円 |
IEC C13コネクタ×12口 L=953mm 30A |
| PDU(16)-30A |
52,000円 |
IEC C13コネクタ×16口 L=1,193mm 30A |
| PDU(24)-30A |
60,000円 |
IEC C13コネクタ×24口 L=1,513mm 30A |
|
機器類
|
|
（詳しくは増設部品・周辺機器のページを御覧下さい。）
|
|
|
<コンソールスイッチ>
・PS2対応
・8,16ポートを用意
・ラックマウント可能（1U）
・インテリジェント型
・カスケード接続可
|
<無停電電源装置>
1500VAラックマウント（1U / 2U）
750VAラックマウント（1U）
|
<LANスイッチ>
・1000Base-T（10GUplink）
・10GBase-T
・24～48ポート各種用意
|
|
<InfiniBand>
・FDR（56Gbps）12,36ポート
・EDR（100Gbps）36ポート
・FDR（200Gbps）36ポート
→ InfiniBand 製品詳細はこちら
|
|
|
